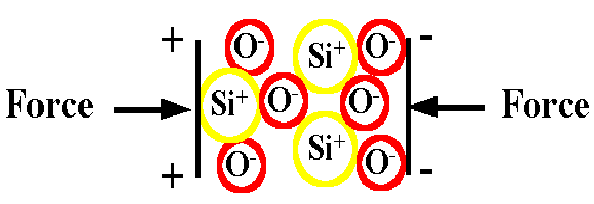

為了產生有用的輸出信號，我們的傳感器依賴于壓電效應。(“Piezo”是希臘語，意思是“擠壓”。)當壓電元件受到外力拉緊時，移位的電荷積聚在相對的表面上。圖1示出了由于天然壓電石英晶體中晶格偏轉引起的電荷位移。較大的圓圈代表硅原子，而較小的圓圈代表氧氣。結晶石英，無論是天然的還是高品質的再加工形式，都是***靈敏，***穩定的壓電材料之一。

　　除石英晶體外，PCB還采用人造，多晶，壓電陶瓷。這些材料通過施加大電場而被迫變成壓電，產生極高的電荷輸出。該特性非常適合用于低噪聲測量系統。表1中列出了其他優點/缺點，其中示出了每種壓電材料的比較。

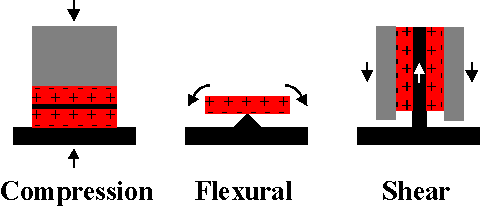

　　壓電傳感器中可以使用許多不同尺寸和形狀的壓電材料。作為真正的精密彈簧，圖2中所示的不同元件配置提供各種優點和缺點。(紅色表示壓電晶體，而箭頭表示材料是如何受壓的。加速度計通常具有以灰色表示的震動質量。下一節將給出更完整的傳感器結構描述。)壓縮設計具有高剛性，使其可用于高頻壓力和力傳感器。它的缺點是它對熱瞬態有些敏感。彎曲設計的簡單性被其窄頻率范圍和低過沖生存能力所抵消。

　　圖2：材料配置

　　剛度值大約為15E6 psi(104E9 N / m2)，與許多金屬類似，壓電材料產生高輸出且應變非常小。換句話說，壓電傳感元件基本上沒有偏轉并且通常被稱為固態器件。正是由于這個原因，壓電傳感器非常堅固，并且在寬幅度范圍內具有出色的線性度。實際上，當與適當設計的信號調節器耦合時，壓電傳感器通常具有大約120dB的動態幅度范圍(即：***大測量范圍與噪聲比)。這意味著單個加速度計可以測量低至0.0001 g至高達100 g的加速度水平!

　　關于壓電材料的***后一個重要注意事項是它們只能測量動態或變化的事件。壓電傳感器不能測量連續靜態事件，如慣性制導，氣壓或重量測量的情況。靜態事件將導致初始輸出，此信號將根據壓電材料或連接的電子時間常數緩慢衰減(或消失)。該時間常數對應于一階高通濾波器，并且基于器件的電容和電阻。該高通濾波器***終決定了器件的低頻截止或測量極限。
